60 derajat IR 850nm 940nm 2835 SMD LED Specs

Nama Produk	60 derajat IR 850nm 940nm 2835 SMD LED
Nomor bagian	GC-2835R845-1CC6-L50
Brand Chips	Taiwan Epileds Chips Di Dalam
Masukan	1.4-1.8VDC dengan 80mA, maks dengan 100mA
Daya radiasi	50-100mw di 80mA
Efisiensi pencahayaan	IR Lampu yang Tidak Dapat Diberitahukan, Tidak Ada Efisiensi Pencahayaan yang Dihitung
Panjang gelombang/warna	IR 850nm: 845-855nm IR 940NM: 940-950NM
Kekuatan	0,2 watt
Materi paket	PCT 2835 LED SMD PKG dengan 2: 8 PAD
Sudut pencahayaan	Lensa silikon kubah 60 derajat 2835 SMD LED PKG
Merek dan Produsen	GMLE, GMKJ
Jaminan	4 tahun
Layanan OEM	1. Bagian SKD tersedia; 2. Array LED yang disesuaikan dengan ukuran yang Anda butuhkan tidak masalah di sini.

60 derajat IR 850nm 940nm 2835 SMD LEDGambar

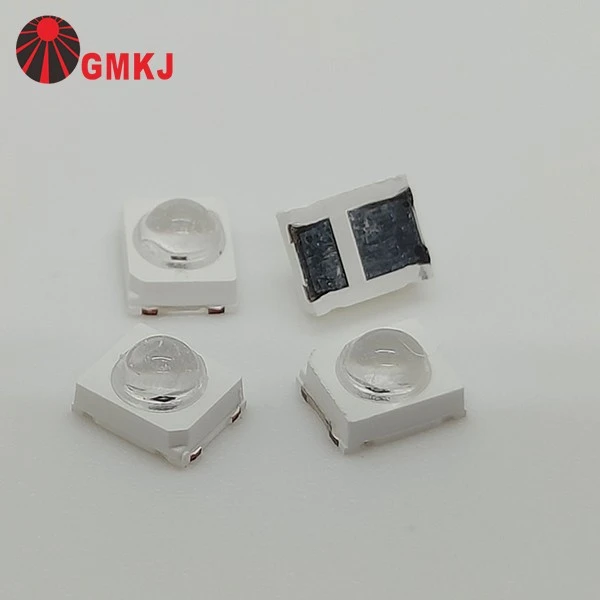

60 degreee IR 850nm 2835 smd led 1

60 degreee IR 850nm 2835 smd led 3

PCBA LED aluminium dirakit oleh GMKJ (gambar PCB dan BOM disediakan oleh klien kami)

GMKJ LED PCBA boards 2

IR floodlight 730nm led board-7

60 derajat IR 850nm 940nm 2835 Dimensi LED SMD (IR LED Cut Side Mark dan Big Pad: Anoda +)

2835 smd leds 60℃IR dimensions

60 derajat IR 850nm 940nm 2835 SMD LEDSpesifikasi Listrik

Parameter	Simbol	Kondisi	Min	Rata -rata.	Max	Unit
Tegangan ke depan	V_F	I_F=80 ma	1.40	--	1.80	V
Fluks radiasi	Φe	I_F=80 ma	50	--	100	MW
Panjang gelombang puncak	λp	I_F=80 ma	845	--	855	nm
Koefisien suhu tegangan ke depan	∆V_F/∆T	I_F=80 ma	−−	-2	−−	MV/ Gelar
Arus terbalik	I_R	V_R=5V	−−	−−	10	μ A
Persimpangan resistansi termal ke papan	RΘ_J-B	I_F=80 ma	--	8	--	derajat /w
Sudut pandang	2Θ_1/2	I_F=80 ma	−−	60	−−	Deg

Mengapa kita perlu menggunakan sudut pencahayaan 60 derajat alih -alih sudut pencahayaan 120 derajat untuk LED SMD IR 850NM?

Saat menggunakanIR 850nm LED SMD,Balok sudut (60 derajat vs . 120 derajat)membuat perbedaan besar dalam bagaimana energi inframerah didistribusikan:

🔹 1. Irradiance (intensitas per satuan luas)

Sudut balok 60 derajat:

Cahaya difokuskan pada kerucut yang lebih sempit.

Jauh lebih tinggiIrradiance (MW/cm²)di target.

Lebih baik untuklebih panjang - iluminasi jarak(CCTV Night Vision, ANPR, Kamera Keamanan, Sorotan IR).

Sudut balok 120 derajat:

Cahaya menyebar secara luas.

Irradiance yang lebih rendah per satuan luas.

Cocok hanya untuktutup - rentang atau lebar - areaAplikasi (pengakuan gesture, pendek - range penginderaan).

🔹 2. Jarak efektif

Sudut yang lebih sempit (60 derajat) Konsentrasi foton IR ke depan → pencahayaan pencahayaanlebih jauh.

Sudut yang lebih luas (120 derajat) menyebarkan foton → kecerahan per area berkurang, jadiJarak efektif jauh lebih pendek.

🔹 3. Efisiensi sistem

Jika target Anda (sensor kamera, objek) hanya membutuhkan IR secara spesifikbidang pandang (FOV), menggunakan energi limbah 120 derajat di luar visi kamera.

Contoh: Jika kamera FOV ~ 60 derajat, maka limbah LED 120 derajat ~ 50%+ IR yang dipancarkan.

Menggunakan aLED 60 derajat cocok dengan optik, meningkatkan efisiensi.

🔹 4. Manajemen Panas & Daya

Untuk mendapatkan yang samaintensitas pada jarakdengan LED 120 derajat, Anda perlulebih banyak LED, meningkatkan biaya, ruang PCB, dan beban panas.
A 60 derajat balok menghemat jumlah dan daya LEDuntuk hasil efektif yang sama.

✅ Ringkasan:
Kami menggunakanSudut pencahayaan 60 derajat bukannya 120 derajatuntuk 850nm IR SMD LED saat:

Kita butuhkaniluminasi jarak yang lebih panjang.

Kami inginCocokkan FOV kamera.

Kita butuhkanradiasi lebih tinggi per unit areatanpa menambahkan lebih banyak LED.

⚡ Jika aplikasi ini jarak dekat dan cakupan luas (penginderaan gerakan, pengenalan wajah di<1m), then 120° makes sense. Otherwise, 60° (or even 30° with a lens) is preferred for CCTV, security, and industrial use.

60 derajat 2835 SMD LED IR 850nm	120 derajat 2835 LED SMD IR 850nm

60 derajat IR 850nm 940nm 2835 Aplikasi LED SMD

Kamera Keamanan CCTV / IP

Pencocokan 60 derajat Sebagian besar FOV kamera, menghindari cahaya yang terbuang.

Jarak iluminasi yang lebih lama (10-30m tergantung pada kekuatan).

Sistem ANPR / LPR (pengenalan plat nomor otomatis)

IR yang lebih kuat dan lebih terkonsentrasi membantu merefleksikan dari plat nomor.

Sistem Pengakuan / Biometrik Wajah

Mid - Range Use (1–5m), intensitas tinggi meningkatkan akurasi deteksi.

Perangkat Penglihatan Malam / Kamera Berburu

Bagus untuk mid - ke long - range ir ilumination.

Visi Mesin Industri

Mendeteksi cacat, barcode, atau objek dengan refleksi IR yang kuat.

Kamera Keamanan CCTV / IP

Sistem Pengakuan / Biometrik Wajah

Sistem ANPR / LPR (pengenalan plat nomor otomatis)
