Penerangan SWIR 1550nm untuk Karakterisasi Material dan Analisis Optik
Mengapa Penerangan 1550nm Penting dalam Sistem Optik SWIRWilayah panjang gelombang SWIR memberikan informasi optik unik yang sering kali tidak tersedia di lingkungan-pencitraan cahaya tampak. Di antara berbagai panjang gelombang SWIR, 1550nm secara khusus dikaitkan dengan karakteristik serapan yang dapat mengungkap perbedaan komposisi material dan sifat permukaan. Seiring dengan kemajuan teknologi optik industri, sumber penerangan yang beroperasi sekitar 1550nm semakin banyak digunakan dalam peralatan analitik, platform evaluasi material, dan lingkungan penginderaan khusus yang memerlukan keluaran inframerah yang andal. Kemampuan untuk mendukung karakterisasi optik dan-pengukuran non-kontak menjadikan pencahayaan 1550nm sebagai komponen berharga dalam banyak aplikasi-yang terkait dengan SWIR. Perilaku Optik Material Di Bawah Penerangan 1550nmSaat terkena pencahayaan SWIR, banyak material menunjukkan perilaku penyerapan yang bergantung pada panjang gelombang-. Pada sekitar 1550nm, variasi respon optik mungkin menjadi lebih jelas, memberikan informasi tambahan untuk tujuan evaluasi dan karakterisasi. Dibandingkan dengan panjang gelombang inframerah yang lebih pendek, pencahayaan sekitar 1550 nm dapat meningkatkan sensitivitas terhadap sifat material tertentu, mendukung analisis optik dalam lingkungan industri dan penelitian yang terkendali. Karakteristik ini membuat pencahayaan inframerah 1550nm cocok untuk sistem SWIR yang disesuaikan dimana keluaran radiasi yang stabil dan kinerja optik yang konsisten merupakan pertimbangan penting. LED Inframerah 1550nm dan Modul Penerangan SWIR yang DisesuaikanPemancar Inframerah 1550nm dalam Berbagai Pilihan Paket
|

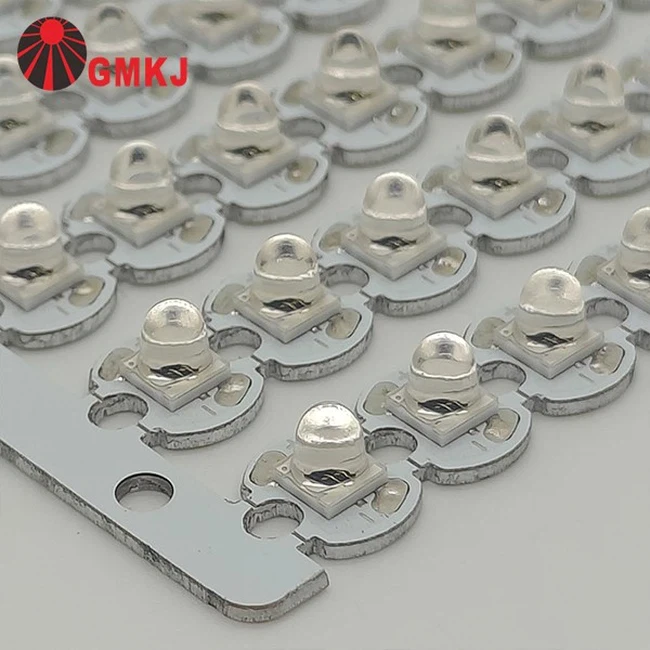

Modul Penerangan SWIR 1550nm yang disesuaikan
|
|
|
|
Verifikasi Kinerja Optik Penerangan 1550nm

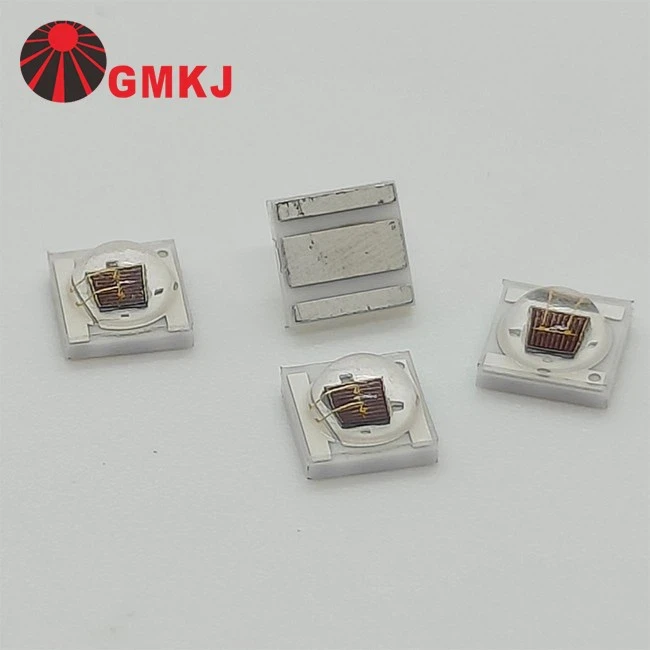

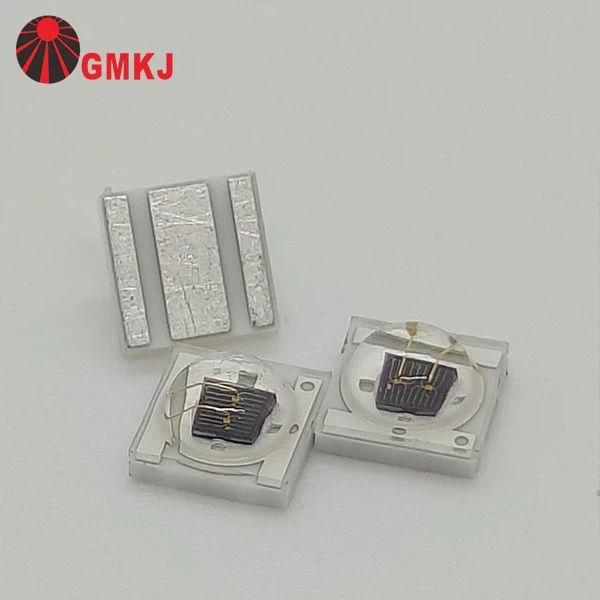

Konfigurasi Mekanis Pemancar Inframerah Keramik 3535
Paket keramik 3535 memberikan tapak kompak untuk integrasi pencahayaan SWIR sekaligus mendukung stabilitas termal dan kinerja optik yang andal di lingkungan industri.
Karakteristik Kinerja Optik dan Listrik
| Parameter | Spesifikasi |
| Panjang Gelombang Emisi | 1550 nm |
| Jenis Paket | 3535 Keramik |
| Daya Keluaran Optik | 40-60mW pada 700mA |
| Sudut balok (derajat) | 120/90/60/30/20 |
| Arus Drive yang Direkomendasikan | 700mA |
| Tegangan Operasi Maju | 0.8-1.2V |
| Suhu Operasional | -40 derajat hingga +85 derajat |
| Intensitas Radiasi | Tersedia Khusus |
| Metode Pemasangan | Penyolderan Aliran Ulang |
Nilai kelistrikan yang tercantum di bawah mencerminkan kondisi pengoperasian standar untuk kinerja emisi inframerah yang stabil.
|
Parameter |
Simbol |
Kondisi |
Minimal |
Rata-rata |
Maks |
Satuan |
| Tegangan Maju (Vf) |
VF |
IF=700mA |
0.90 |
-- |
1.50 |
V |
|
Persimpangan Tahan Panas Ke Papan (热阻) |
RΘJ-B |
IF=700mA |
-- |
6.5 |
-- |
derajat /W |
|
Keluaran Bercahaya (光功率) |
Φe |
IF=700mA |
40 |
-- |
60 |
mW |
|
Panjang gelombang puncak (峰值波长) |
λp |
IF=700mA |
1500 |
-- |
1550 |
nm |
|
Koefisien Suhu Tegangan Maju (正向压降之温度系数) |
∆VF/∆T |
IF=700mA |
−− |
-- |
−− |
mV/derajat |
|
Arus Balik (反向漏电流) |
IR |
VR=5V |
−− |
−− |
10 |
μ A |
|
Sudut Pandang [1] (发光角度) |
2Θ1/2 |
IF=700mA |
−− |
120 |
−− |
derajat |
| Karakteristik kelistrikan ini mendukung keluaran konsisten yang diperlukan untuk diferensiasi material dan analisis respons spektral. |
Dukungan untuk Penerangan SWIR dan Pengembangan Modul Inframerah
Baik Anda mengembangkan sistem penerangan SWIR, peralatan karakterisasi material, atau modul optik inframerah yang disesuaikan, GMKJ dapat memberikan dukungan pemilihan panjang gelombang dan rekomendasi konfigurasi emitor berdasarkan kebutuhan proyek Anda.
Dari pemancar inframerah 1550nm individual hingga-rakitan penerangan tingkat papan, tim teknik kami mendukung solusi khusus yang dirancang untuk aplikasi industri dan analitis.
Dukungan Teknis & Diskusi Proyek
Untuk pemilihan panjang gelombang, dukungan aplikasi, atau permintaan sampel terkait LED NIR/SWIR, silakan hubungi:
