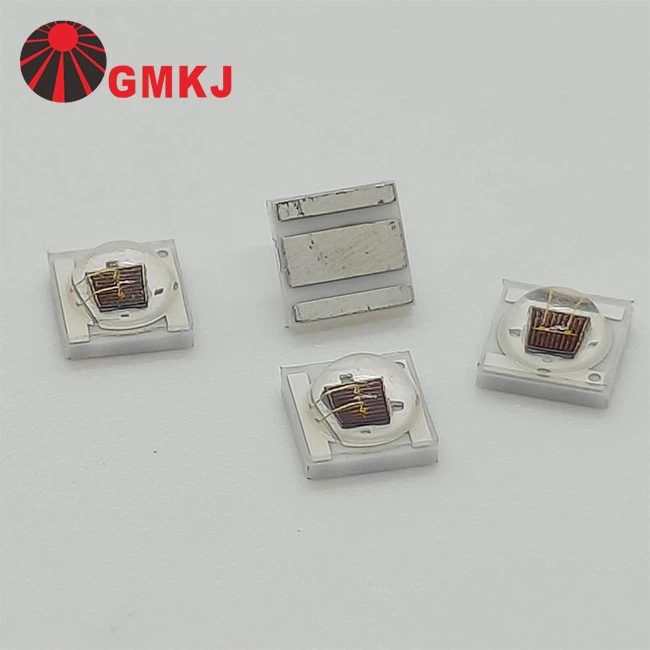

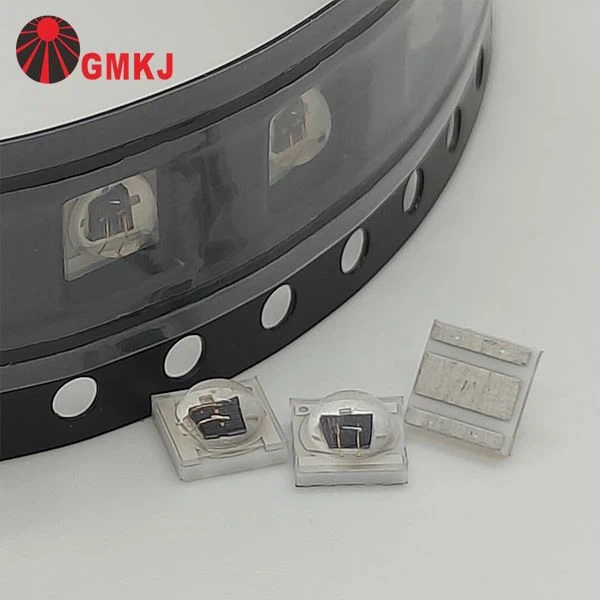

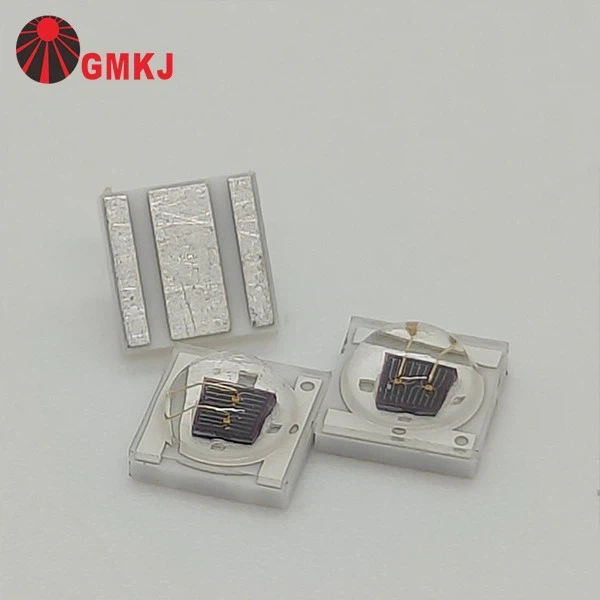

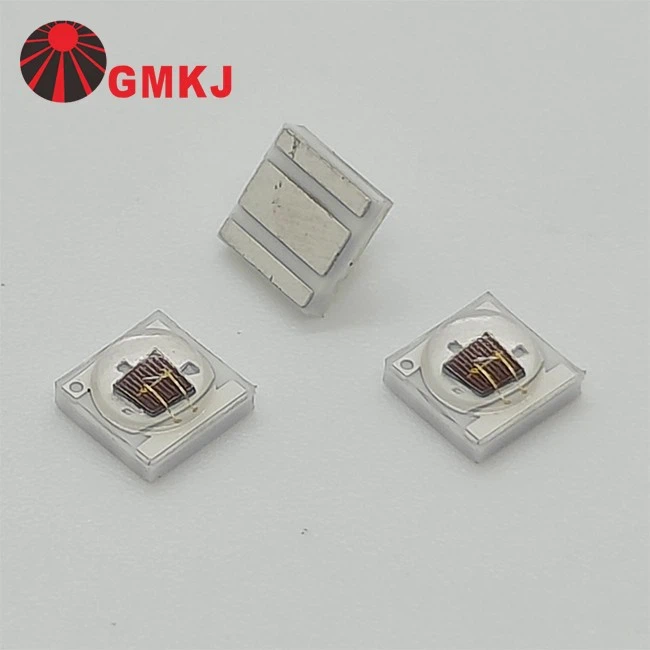

Spesifikasi Utama untuk LED Inframerah 1300nm 3535
Spesifikasi berikut disediakan untuk mendukung integrasi sistem optik dan pengembangan aplikasi inframerah.
| Nomor Bagian | GTY-3535R1300-1CC0-G1D2M |
| Panjang Gelombang Puncak | 1300 nm |
| Jenis Paket | 3535 Keramik |
| Sudut Pandang | 30 derajat / 60 derajat / 90 derajat / 120 derajat |
| Arus Maju | 700mA |
| Suhu Operasional | -40 derajat hingga +85 derajat |

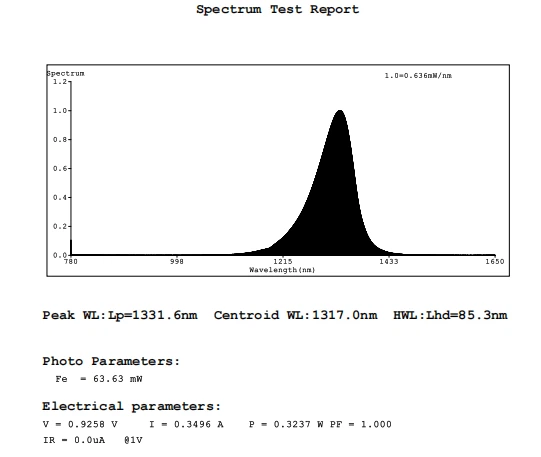

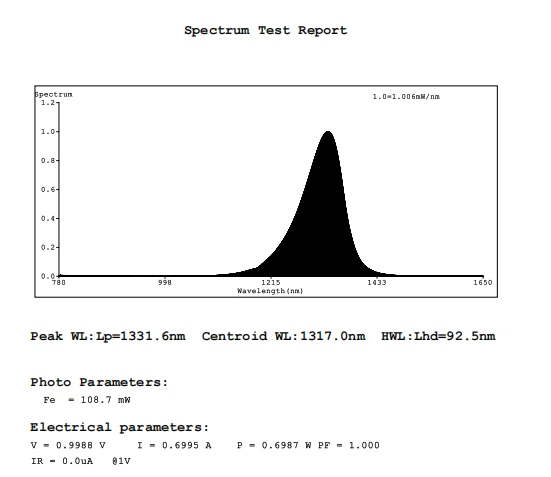

Laporan Uji LED 1300nm
|
|
|
|
Spesifikasi Utama untuk LED Inframerah 1300nm 3535
Output Spektral 1300nm yang Dioptimalkan untuk Identifikasi Material

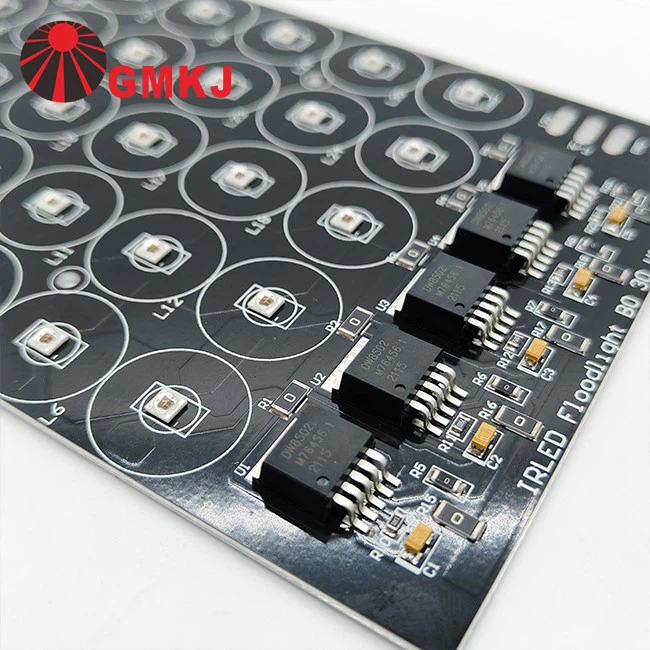

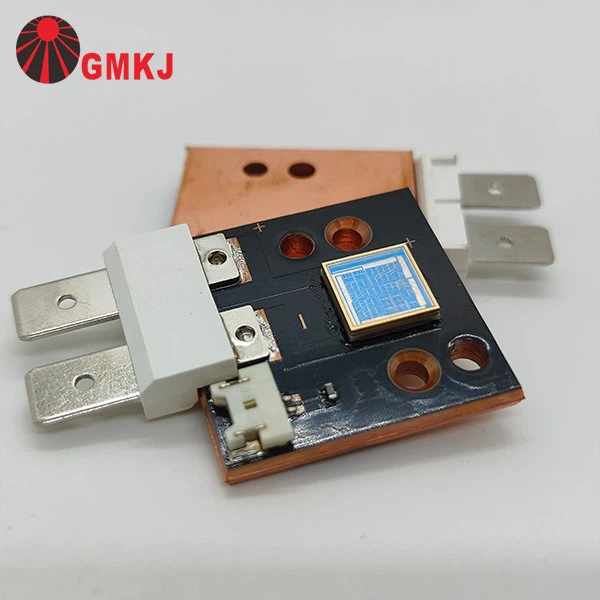

3535 LED Array Dipasang pada PCB Aluminium / Tembaga

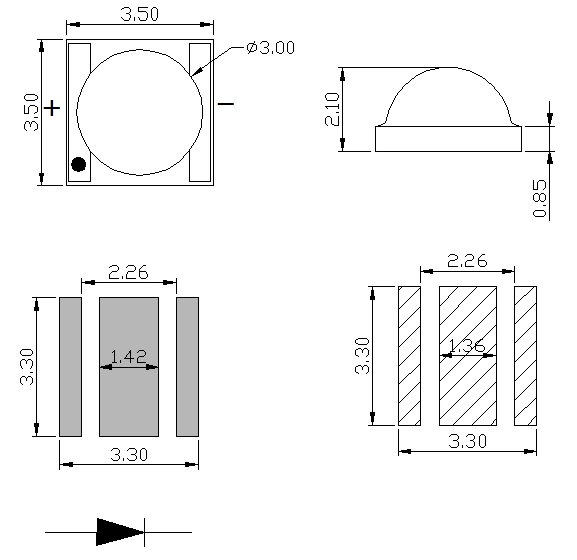

Dimensi Paket LED 1300nm 3535
Kinerja Listrik LED NIR 1300nm 3535
Nilai kelistrikan yang tercantum di bawah mencerminkan kondisi pengoperasian standar untuk kinerja emisi inframerah yang stabil.
|
Parameter |
Simbol |
Kondisi |
Minimal |
Rata-rata |
Maks |
Satuan |
| Tegangan Maju (Vf) |
VF |
IF=700mA |
0.90 |
-- |
1.50 |
V |
|
Persimpangan Ketahanan Termal Ke Papan (热阻) |
RΘJ-B |
IF=700mA |
-- |
6.5 |
-- |
derajat /W |
|
Keluaran Bercahaya (光功率) |
Φe |
IF=700mA |
100 |
-- |
120 |
mW |
|
Panjang gelombang puncak (峰值波长) |
λp |
IF=700mA |
1300 |
-- |
1350 |
nm |
|
Koefisien Suhu Tegangan Maju (正向压降之温度系数) |
∆VF/∆T |
IF=700mA |
−− |
-- |
−− |
mV/derajat |
|
Arus Balik (反向漏电流) |
IR |
VR=5V |
−− |
−− |
10 |
μ A |
|
Sudut Pandang [1] (发光角度) |
2Θ1/2 |
IF=700mA |
−− |
120 |
−− |
derajat |
| Karakteristik kelistrikan ini mendukung keluaran konsisten yang diperlukan untuk diferensiasi material dan analisis respons spektral. |
Bagaimana Cahaya Inframerah 1300nm Mendukung Analisis Material
Dalam sistem inspeksi spektral, pemilihan panjang gelombang mempengaruhi bagaimana material yang berbeda diidentifikasi dan dipisahkan.
Pada sekitar 1300nm, beberapa zat menunjukkan perilaku respons yang lebih dapat dibedakan dibandingkan dengan panjang gelombang inframerah yang lebih pendek, sehingga dapat meningkatkan efisiensi analisis di lingkungan industri tertentu.
Skenario integrasi yang umum meliputi:
Peralatan inspeksi spektral
Sistem analisis material
Pengaturan penyortiran industri
NIR-platform visi mesin yang dibantu
Data teknik dan informasi panjang gelombang untuk LED 1300nm 3535 dapat ditinjau langsung dari lembar data di halaman ini.
Jika proyek Anda melibatkan inspeksi inframerah atau evaluasi-respons spektral, GMKJ dapat memberikan dukungan berdasarkan kebutuhan optik dan struktural yang berbeda.
Dukungan Teknis & Diskusi Proyek
Untuk pemilihan panjang gelombang, dukungan aplikasi, atau permintaan sampel terkait LED NIR/SWIR, silakan hubungi:
Jennin
LED GMKJ|Solusi NIR & SWIR
Surel: gmkj06@gmleds.com
WhatsApp: +86-18878641376
