LED NIR 1200nm untuk Identifikasi Material dan Deteksi Spektral
| Nomor Bagian | GTY-3535R1200-1CC0-G1D2M |
|
Panjang Gelombang Puncak |
1200-1250nm |
| Toleransi Panjang Gelombang | ±50nm (dapat disesuaikan) |
| Bandwidth Spektral (FWHM) | 50–70nm |
| Daya Radiasi (mW) | 90-150mW pada 350mA |
| Tegangan Maju (V) | 0.9-1.5v |
| Arus Maju (mA) | maks 700mA |
| Sudut Pandang (derajat) | 30 derajat / 60 derajat / 90 derajat / 120 derajat |
| Jenis Paket | 3535 Keramik |
| Struktur Chip | Chip besar untuk emisi stabil |
| Ketahanan Termal | 6.5-5 |
| Seumur hidup | Keandalan-tingkat industri dalam pengoperasian berkelanjutan |
| Gambar |
|

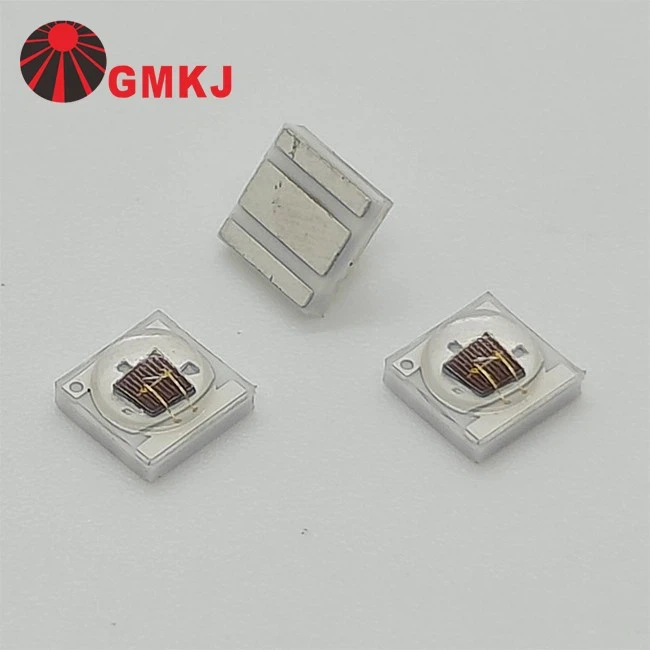

Penampilan Paket LED NIR 1200nm 3535
|
|
|
| Sinar LED 1200nm 30/60/90/120 derajat | Paket Keramik 3535 untuk Pembuangan Panas yang Efisien |
Modul LED NIR 1200nm 3535 untuk Sistem Deteksi Material
Output Spektral 1200nm yang Dioptimalkan untuk Identifikasi Material
3535 LED Array Dipasang pada PCB Aluminium / Tembaga
Dimensi Paket LED 1200nm 3535
Kinerja Listrik LED NIR 1200nm 3535
Data kelistrikan berikut mencerminkan kondisi pengoperasian umum untuk LED NIR 1200nm 3535,
mendukung kinerja yang stabil dalam sistem deteksi berbasis-spektral.
|
Parameter |
Simbol |
Kondisi |
Minimal |
Rata-rata |
Maks |
Satuan |
| Tegangan Maju (Vf) |
VF |
IF=700mA |
0.90 |
-- |
1.50 |
V |
|
Persimpangan Ketahanan Termal Ke Papan (热阻) |
RΘJ-B |
IF=700mA |
-- |
6.5 |
-- |
derajat /W |
|
Keluaran Bercahaya (光功率) |
Φe |
IF=700mA |
200 |
-- |
400 |
mW |
|
Panjang gelombang puncak (峰值波长) |
λp |
IF=700mA |
1200 |
-- |
1250 |
nm |
|
Koefisien Suhu Tegangan Maju (正向压降之温度系数) |
∆VF/∆T |
IF=700mA |
−− |
-- |
−− |
mV/derajat |
|
Arus Balik (反向漏电流) |
IR |
VR=5V |
−− |
−− |
10 |
μ A |
|
Sudut Pandang [1] (发光角度) |
2Θ1/2 |
IF=700mA |
−− |
120 |
−− |
derajat |
| Karakteristik kelistrikan ini mendukung keluaran konsisten yang diperlukan untuk diferensiasi material dan analisis respons spektral. |
Aplikasi LED NIR 1200nm dalam Penyortiran dan Analisis Spektral
Dalam sistem inspeksi dan penyortiran industri, identifikasi material yang akurat bergantung pada pemilihan panjang gelombang NIR yang sesuai.
Pada sekitar 1200nm, material yang berbeda seperti plastik dan zat organik menunjukkan perilaku penyerapan yang berbeda, sehingga panjang gelombang ini cocok untuk tugas klasifikasi dan deteksi.
Aplikasi yang umum meliputi:
Penyortiran material dalam sistem daur ulang
Pemeriksaan pangan berdasarkan perbedaan komposisi
Sistem visi mesin memerlukan kontras NIR
Kontrol dan deteksi kualitas industri
Pencocokan panjang gelombang khusus dan konfigurasi LED tersedia untuk memenuhi persyaratan aplikasi spesifik.
Lembar data di halaman ini memberikan informasi teknis terperinci untuk LED NIR 1200nm 3535.
Untuk komunikasi proyek, Anda juga dapat menghubungi tim aplikasi kami di:
gmkj06@gmleds.com
