Spesifikasi Dioda LED 9Vdc 5W 5050 SMD warna putih
| Nama Produk | Dioda LED 9Vdc 5W 5050 SMD warna putih |
| Nomor bagian | GE-5050WXXX-3C3Z-J2B2D0-R70 |
| Merek keripik | Keripik Sanan Cina |
| Merek pabrikan pada Label |
LED GMKJ, Produsen Dioda LED TOP 100 di Tiongkok sejak 2013 Diproduksi oleh Guangmai Technology Co., Ltd di Shenzhen Cina |
| Masukan |
masukan 9vdc 450mA |
| Fluks Bercahaya/Bercahaya |
650-700lm pada 450mA |
| Efisiensi Pencahayaan | 200-220lm/w pada daya terukur 1W, input 120 mA |
| Panjang Gelombang/Warna |
Warna putih: 2700K, 3000K, 3500K, 4000K, 5000k, 5700K, 6500K CRI>70, SCM<5 |
| Kekuatan |
5 watt |
| Bahan paket |
LED smd EMC 5050 dengan tata letak PCB bantalan yang sama |
| Sudut pencahayaan |
Sudut pencahayaan 120 derajat |
| Harga | Silakan kontak dengan GMKJ untuk harga dan detail lebih lanjut |
| Jumlah pesanan minimum |
Tergantung pada ketersediaan stok: Jika kami memiliki stok siap kirim, maka 100 pcs dengan tujuan pengujian sampel dapat diterima di sini. Jika tidak ada stok, maka kami memerlukan jumlah pesanan minimal 10.000 pcs. |
| Jaminan | 4 tahun |
| layanan oem |
1. Suku cadang SKD tersedia; 2. Array LED yang disesuaikan dengan ukuran yang Anda butuhkan tidak masalah di sini. |

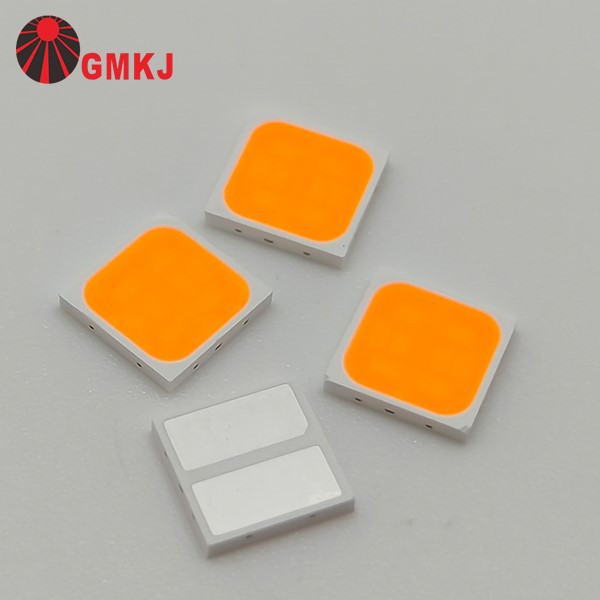

Seri lengkap LED GMKJ EMC 5050 SMDGambar
 |
 |

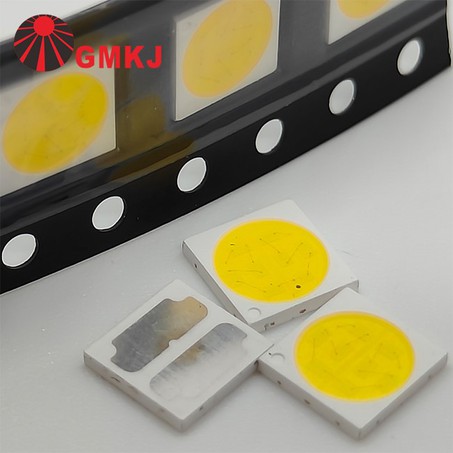

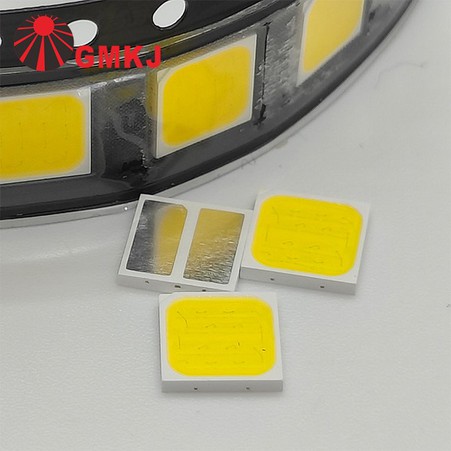

| Dioda led LES EMC 5050 smd bulat | Dioda led persegi LES EMC 5050 smd |
PCBA LED Aluminium Dirakit oleh GMKJ (gambar PCB dan BOM disediakan oleh klien kami)
Dioda LED 9Vdc 5W 5050 SMD warna putihDimensi
Spesifikasi Listrik Dioda LED 9Vdc 5W 5050 SMD Warna Putih
|
Parameter |
Simbol |
Kondisi |
Minimal |
Rata-rata |
Maks |
Satuan |
|
Tegangan Maju (正向压降) |
VF |
IF=120mA |
8.6 |
-- |
9.0 |
V |
|
Tegangan Maju (正向压降) |
VF |
IF=450mA |
8.8 |
-- |
9.4 |
V |
|
Fluks Bercahaya (光通量) |
Φv |
IF=120mA |
190 |
210 |
aku |
|
|
Fluks Bercahaya (光通量) |
Φv |
IF=450mA |
650 |
700 |
aku |
|
|
Efisiensi Pencahayaan (光效) |
Lm/W |
IF=120mA |
200 |
220 |
Lm/W |
|
|
Toleransi warna 色容差 |
IF=450mA |
-- |
-- |
5 |
SDCM |
|
|
CRI (显色指数) |
Ra |
IF=450mA |
70 |
-- |
-- |
-- |
|
Koefisien Suhu Tegangan Maju (正向压降之温度系数) |
∆VF/∆T |
IF=450mA |
−− |
-2 |
−− |
mV/derajat |
|
Arus Balik (反向漏电流) |
IR |
VR=15V |
−− |
−− |
10 |
μ A |
|
Ketahanan Termal Persimpangan Ke Bantalan Solder (热阻) |
RΘJ-S |
IF=450mA |
-- |
3 |
-- |
derajat /W |
|
Sudut Pandang [1] (发光角度) |
2Θ1/2 |
IF=450mA |
−− |
120 |
−− |
derajat |
■Suhu Warna 色温 IF=120 mA TA =25 derajat
|
Parameter |
Simbol |
Kondisi |
Minimal |
Rata-rata |
Maks |
Satuan |
|
hal: GE-5050W270-3C3Z-J2B2D0-R70 |
CCT |
IF=120mA |
-- |
2700 |
-- |
K |
|
hal: GE-5050W300-3C3Z-J2B2D0-R70 |
CCT |
IF=120mA |
-- |
3000 |
-- |
K |
|
hal: GE-5050W350-3C3Z-J2B2D0-R70 |
CCT |
IF=120mA |
-- |
3500 |
-- |
K |
|
hal: GE-5050W400-3C3Z-J2B2D0-R70 |
CCT |
IF=120mA |
-- |
4000 |
-- |
K |
|
hal: GE-5050W500-3C3Z-J2B2D0-R70 |
CCT |
IF=120mA |
-- |
5000 |
-- |
K |
|
hal: GE-5050W570-3C3Z-J2B2D0-R70 |
CCT |
IF=120mA |
-- |
5700 |
-- |
K |
|
hal: GE-5050W650-3C3Z-J2B2D0-R70 |
CCT |
IF=120mA |
-- |
6500 |
-- |
K |
|
Toleransi warna 色容差 |
IF=120mA |
-- |
-- |
5 |
SDCM |
|
|
CRI (显色指数) |
Ra |
IF=120mA |
70 |
-- |
-- |
-- |
Mengapa kita perlu menggunakan LED smd 5050 input tegangan 9vdc daripada 3vdc atau 6vdc untuk lampu otomotif?
Mengapa menggunakan LED SMD 9VDC 5050 dan bukan 3VDC atau 6VDC untuk penerangan otomotif?
Kompatibilitas Lebih Baik dengan Sistem Tenaga Otomotif
Sistem kelistrikan otomotif pada umumnya berjalan pada12–14.4V.
Menggunakan LED 9V memungkinkan desainer untuk mengemudi1 LED + resistor kecillangsung dari aki mobil.
Kebutuhan LED 3V4 LED secara seriuntuk mencocokkan tegangan.
Kebutuhan LED 6V2 LED secara seri.
Dengan LED 9V, desainnya jauh lebih sederhana dan menghemat ruang PCB.
Menurunkan Panas pada Resistor / Efisiensi Lebih Baik
Saat menggunakan input 12–14V, tegangan ekstra (perbedaan antara VF LED dan tegangan suplai) turun pada resistor.
LED 9V →penurunan tegangan kecil, kehilangan daya resistor lebih rendah
LED 3V / 6V →penurunan yang lebih besar, panas lebih tinggi dan efisiensi lebih rendah
Jadi LED 9V meningkatkan kinerja termal dan efisiensi daya.
Kinerja Lebih Stabil Di Bawah Fluktuasi Tegangan
Lingkungan otomotif sering mengalami lonjakan dan penurunan tegangan.
LED 9V menyediakanmargin operasi aman yang lebih luas, memastikan arus LED tetap stabil dengan sedikit variasi pasokan.
Sirkuit Pengemudi Lebih Sederhana & Biaya Lebih Rendah
Dengan lebih sedikit LED seri dan resistor yang lebih kecil, desain driver menjadi lebih sederhana:
Lebih sedikit komponen
Biaya BOM lebih rendah
Keandalan yang lebih tinggi (terutama penting untuk lampu otomotif)
Keseragaman yang Lebih Baik untuk Modul Multi-LED
Menggunakan LED 9V membuatnya lebih mudah untuk mencapai:
kecerahan yang konsisten
distribusi arus seimbang
meningkatkan keandalan modul lampu secara keseluruhan (lampu belakang, DRL, lampu interior)
Ringkasan (sederhana):
LED 9V 5050 lebih cocok dengan sistem 12V otomotif, mengurangi kehilangan panas, menyederhanakan desain sirkuit, dan meningkatkan keandalan.
Itu sebabnya LED 9V sering kali lebih disukai daripada tipe 3V atau 6V untuk penerangan otomotif.
